Das MediaConverter 100BASE-T1 ist die ideale Lösung für die zuverlässige Verbindung von Automotive- und Standard-Ethernet-Netzwerken. Es optimiert Arbeitsabläufe in Test-, Prototyping- und Entwicklungsumgebungen und sorgt für eine effiziente Kommunikation zwischen verschiedenen Netzwerktechnologien.

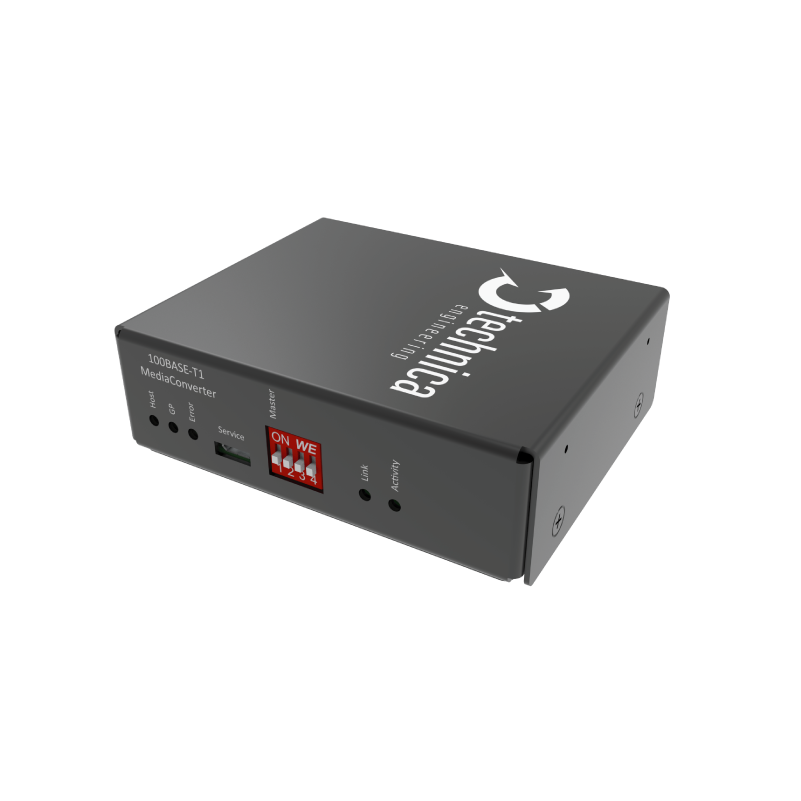

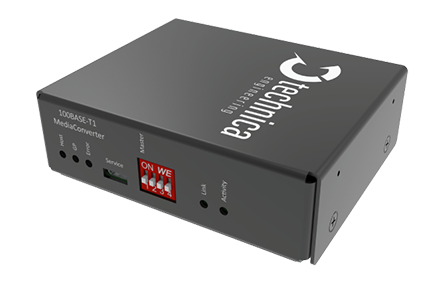

MEDIACONVERTER 100BASE-T1
MediaConverter von Technica Engineering sind kompakte und zuverlässige Geräte für Entwicklungs- und Testaktivitäten. Das Gerät stellt eine bidirektionale Verbindung zwischen Automotive- und Standard Ethernet her.
Konvertierung der Physical Layers
MediaConverter übertragen Datenpakete direkt zwischen den unterschiedlichen physikalischen Übertragungsmedien 100BASE-T1 und 100BASE- TX mit einer deterministischen und konstanten Verzögerung von etwa 2 Mikrosekunden.
Konfigurationsoptionen
MediaConverter können für den Standalone- Betrieb statisch konfiguriert werden. Darüber hinaus können sie, für einen dynamischen Betrieb, auch remote gesteuert werden.

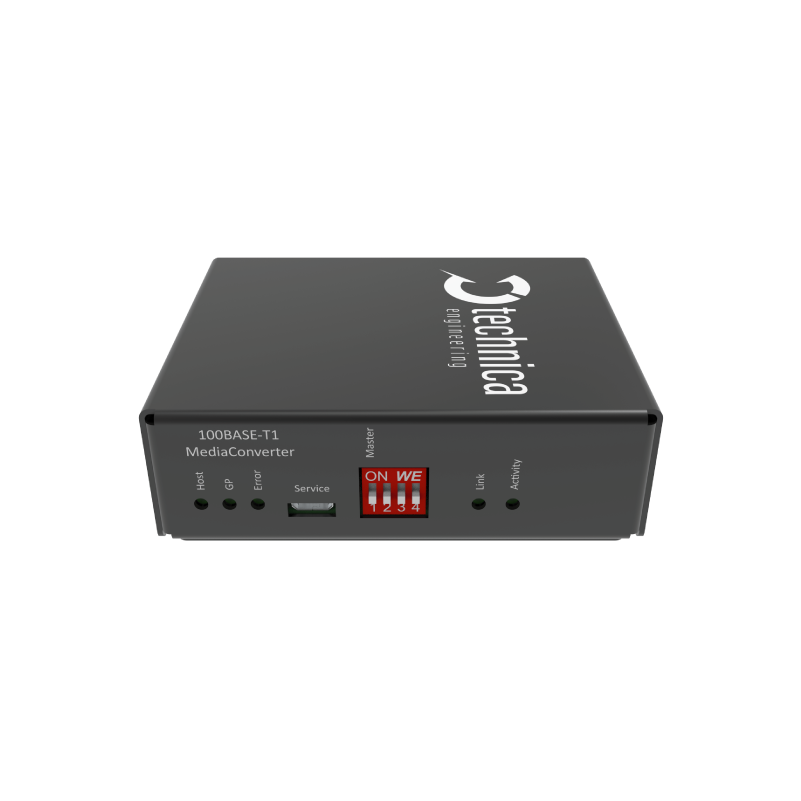

Im Standalone-Betrieb kann die Konfiguration des MediaConverters MultiGigabit einfach über die 4x DIP-Schalter eingestellt werden:
DIP-Schalter 1: Master/Slave
DIP-Schalter 2: DIP-Schalter 2: nicht verwendet
DIP-Schalter 3: nicht verwendet
DIP-Schalter 4: Frame Generator
Der remote gesteuerte Betrieb ist ohne Computer über GPIOs im MQS-Anschluss möglich.
Zusätzlich gibt es für fortgeschrittene Anwendungsfälle eine serielle Schnittstelle (Konsole) für die Remote-Steuerung und weitere Fehleranalyse-Zwecke. Der Zugriff auf die serielle Schnittstelle ist über USB möglich. Über sie kann der TX/RX-Registerzähler, SQI-Werte der Verbindungen, CRC-Fehler und andere Informationen ausgelesen werden, sowie die Konfiguration des MediaConverters dynamisch geändert und dabei die DIP-Schalter Einstellung überschrieben werden. Auch ein Firmware-Update des Geräts kann über die Schnittstelle ausgeführt
Die MediaConverters von Technica Engineering können sowohl auf dem Entwicklungstisch als auch in anspruchsvollen Umgebungen eingesetzt werden. Dank ihres robusten Designs und der einfachen Handhabung sind sie ideal für die Integration in Testracks, Rapid Prototyping und Laboraufbauten. Ob Sie die Datenübertragung oder die Verbindungsqualität testen – dieser Konverter bietet eine zuverlässige und effiziente Lösung für Automotive-Ethernet-Anwendungen.
Anwendungsfall
| Betriebstemperatur | -40 °C bis +85 °C |
| Versorgungsspannung | 6 V bis 30 V DC (typ. 12 V) |
| Stromanschluss | MQS 6 polig (Steckergegenstück BU-GEH 6P) |
| Stromverbrauch | 2 W |
| IP-Schutzklasse | Schutzart: IP20 |
| Gehäuseabmessungen | 89 mm (B), 72 mm (L), 28 mm (H) |
| Gewicht | 0,2 kg (ca.) |

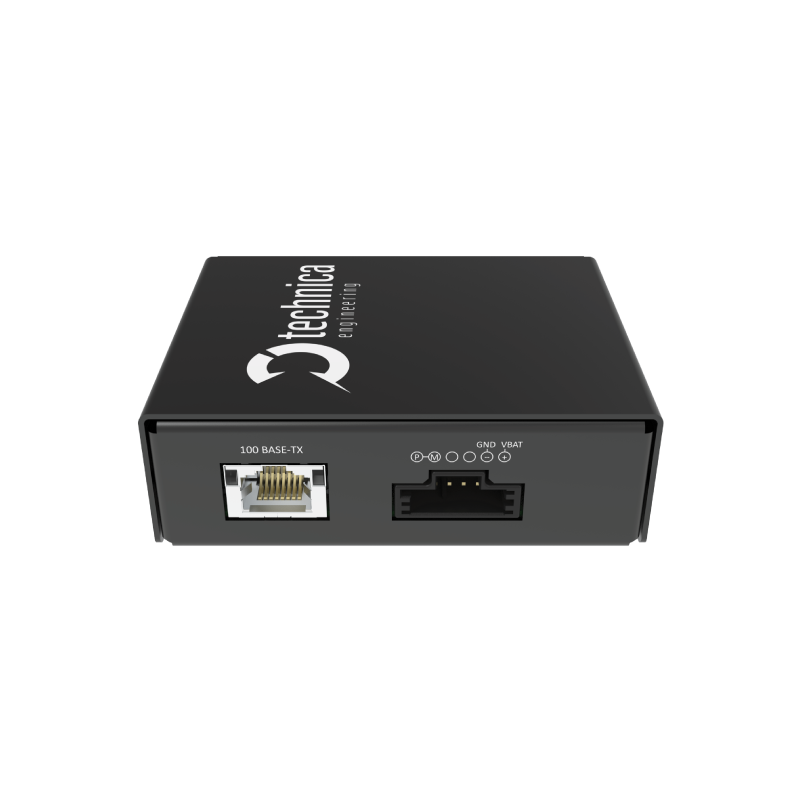

| Schnittstellen | 1x 100BASE-T1 (MQS) 1x 100BASE-TX (RJ45) Micro USB-B |
| MediaConverter 100BASE-T1 Funktionen | |
| Konvertierung von TX nach T1 | 100BASE-T1 |
| Anschlüsse | RJ-45 Ethernet Anschluss |
| MQS Anschluss | |
| Micro USB-B Debug-Anschluss | |
| Konfigurationsmethode | Standalone-DIP-Schalter |
| Remote-Konsole (serielle Schnittstelle) | |
| Merkmale | Frame Generator |
| Status LEDs | |
| Diagnose | |
| Firmware-Updates | |
| Transceiver | Marvell 88Q2112 A2 |
Bestellinformationen
| Name | Artikelnummer Produkt | Artikelnummer Kabelsatz* |
|---|---|---|
| MediaConverter 100BASE-T1 MQS | TE-1420 | KS-1420 |
*Kabelsatz muss separat bestellt werden
