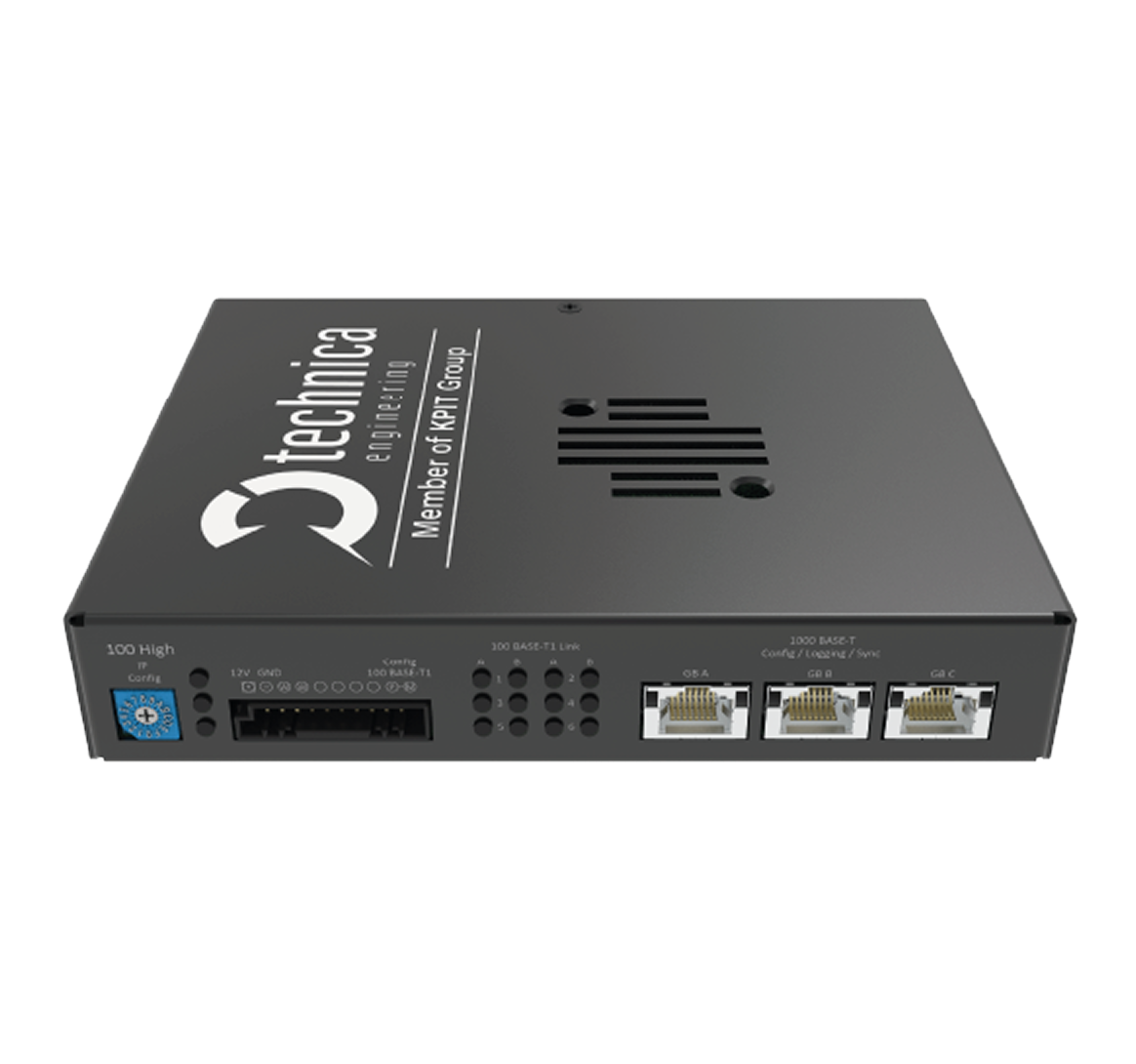

Capture Module 100 HIGH

Das Capture Module (CM) 100 High von Technica Engineering ist ein Active-Tap-Gerät, das entwickelt wurde, um den 100Base-T1-Verkehr von bis zu 6 Punkt-zu-Punkt-100BASE-T1-Verbindungen (insgesamt 12 Ports) zu erfassen. Die empfangenen Daten werden erfasst und mit einem HW-Zeitstempel versehen, ohne dass es zu Störungen im Fahrzeugnetzwerk (IVN) kommt, und sie werden an die Datensenke (z. B. Datenlogger oder PC) gesendet.

Detaillierte Produktinformationen

Configuration

Das CM bietet über seinen eingebauten Webserver eine flexible und benutzerfreundliche Konfiguration. Auf die Geräte-Webseite kann einfach über einen Standard-Webbrowser zugegriffen werden. Darüber hinaus macht es die Möglichkeit, eine Konfiguration zu importieren/exportieren, noch komfortabler.

Application areas

Capture-Module sind für den Einsatz in verschiedenen Umgebungen konzipiert, z. B. im Auto, auf einem Entwicklungstisch oder in Prüfständen. Um diese Bereiche bestmöglich abzudecken, ermöglichen die Geräte einen Dauerbetrieb und einen weiten Temperaturbereich.

Product video

Technical details

Operating temperature

-40 °C bis 80 °C

Supply voltage

6,5 V bis 24 V DC (typ. 12 V DC)

Power consumption

5 bis 8 Watt

IP protection class

IP 20

Housing dimensions

167 mm (B), 143 mm (L), 32 mm (H)

Weight

0,7 kg (ca.)

Interfaces

12 x 100BASE-T1 (MQS) 3 x 1000BASE-T (RJ-45) für Konfiguration, Protokollierung, Synchronisation 1 x 100BaseT1 (MQS) für die Konfiguration 2 x Ein-/Ausschalten (MQS)

Phy (vehicle-side)

BCM89811
