Erfassung von 2,5/5/10GBASE-T1-Ethernet-Verkehr in Echtzeit ohne Verluste
Unterstützung für Hardware-Zeitstempel und Zeitsynchronisierung
Unterstützt Traffic Injection für Simulations- und Fehlerinjektionstests in aktiven Netzwerken
Einfache und unkomplizierte Gerätekonfiguration
Unsere Lösung im Überblick:

Capture Module MultiGigabit

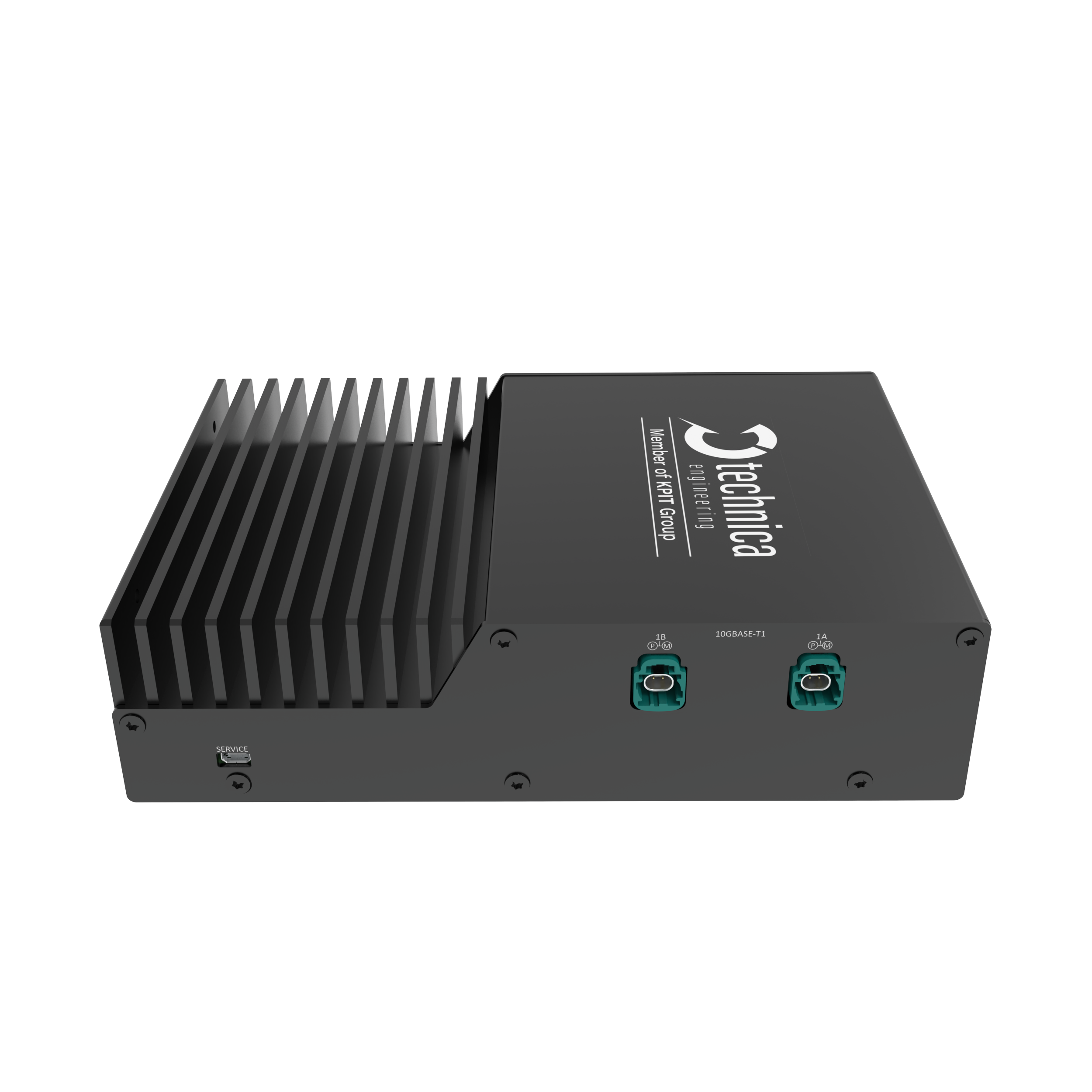

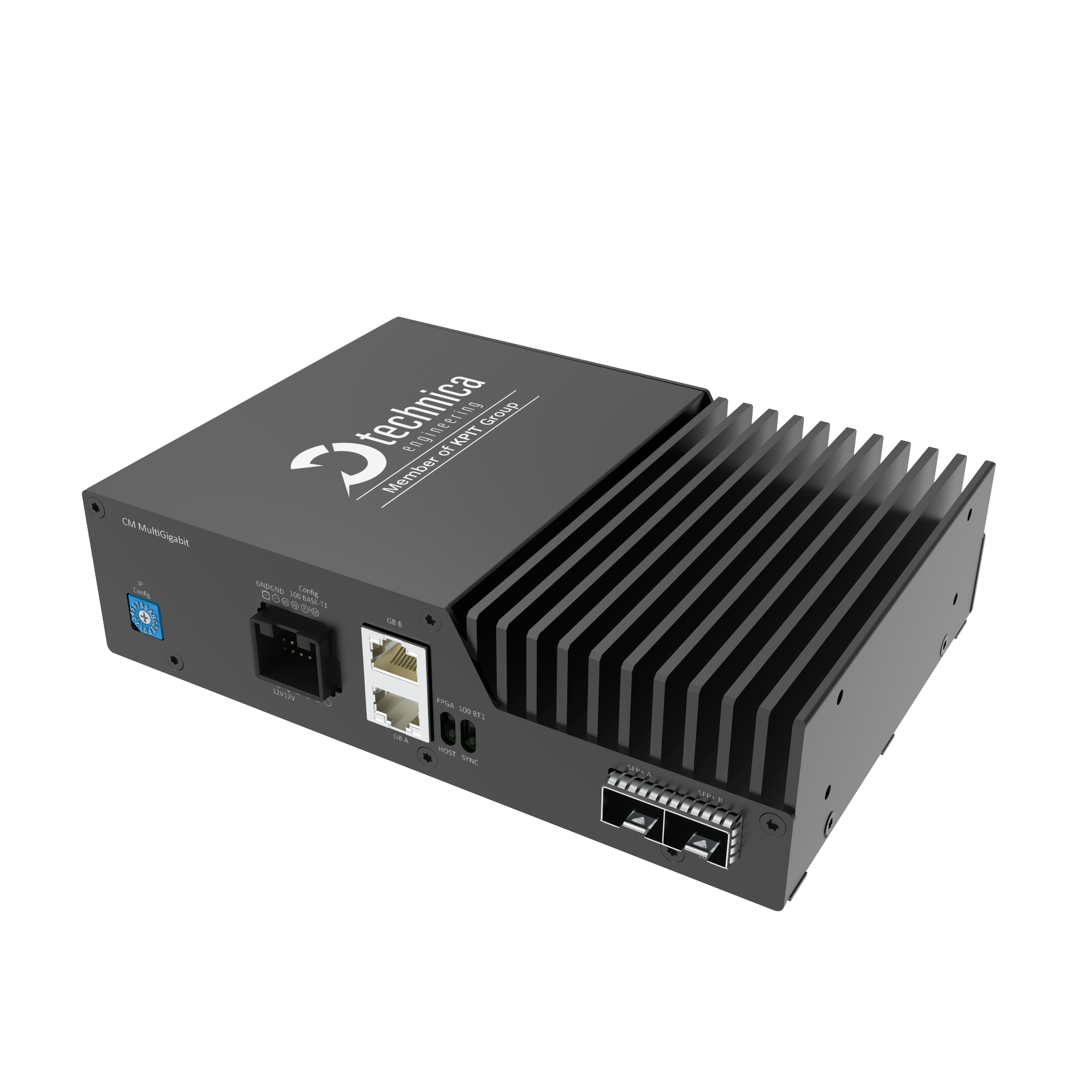

Das Capture Module (CM) MultiGigabit von Technica Engineering ist ein Active-Tap-Gerät, das für die Erfassung von 2,5/5/10GBASE-T1-Verkehr von bis zu einer Punkt-zu-Punkt-2,5/5/10GBASE-T1-Verbindung (insgesamt 2 Ports) entwickelt wurde. Die empfangenen Daten werden erfasst und mit einem HW-Zeitstempel versehen, ohne dass es zu Störungen im Fahrzeugnetzwerk (IVN) kommt, und sie werden an die Datensenke (z. B. Datenlogger oder PC) gesendet.

Kontaktieren Sie uns

Detaillierte Produktinformationen

Konfigurationsoptionen

Das CM bietet durch den integrierten Webserver eine flexible und benutzerfreundliche Konfigurationsmöglichkeit. Der Zugriff auf die Gerätewebseite ist problemlos über einen Standard-Webbrowser möglich. Darüber hinaus wird durch die Möglichkeit des Importierens/Exportierens von Konfigurationen für einfaches Management dieser gesorgt.

1Early-Access-Produkt

Ein Early-Access-Produkt (EAP) ist ein fast fertiges Produkt, das ausgewählten Benutzern vor seiner offiziellen Veröffentlichung zur Verfügung steht. Das Produkt kann diesen Status beibehalten, da es eine Komponente enthält, die noch vor der Markteinführung verfügbar ist (PHY/Switches), die noch nicht vollständig zertifiziert ist, sodass das gesamte Produkt keine CE-Zertifizierung oder eine gleichwertige behördliche Zulassung erhalten kann. Das bedeutet, dass es sich bei EAP immer noch um einen Prototyp handelt, der sich jedoch in einem sehr fortgeschrittenen Stadium befindet. Kleine Anpassungen sind noch möglich, aber es werden keine kritischen Änderungen erwartet und die allgemeine Entwicklung ist abgeschlossen. Die Software beinhaltet fast alle geplanten Funktionen. Die Dokumentation wie z. B. das Benutzerhandbuch ist verfügbar und vollständig.

Anwendungsbereiche

Die CMs sind für den Einsatz in unterschiedlichen Umgebungen konzipiert, zum Beispiel im Fahrzeug, in Tischaufbauten oder in Prüfständen. Um diese Bereiche bestmöglich abdecken zu können, erlauben die Geräte einen Einsatz im Dauerbetrieb und haben einen erweiterten Temperaturbereich.

Produktvideo

Technische Details

Betriebstemperatur
-40 °C bis +75 °C
Versorgungsspannung
9 V bis 24 V DC (typ. 12 V)
Stromverbrauch
15 Watt (abhängig von den angeschlossenen SFP-Modulen)
IP-Schutzklasse
IP20
Gehäuseabmessungen
187 mm (B), 130 mm (L), 50 mm (H)
Gewicht
1.2 Kilogramm (ca.)
Schnittstellen
2 x 2,5/5/10GBASE-T1-Anschluss (1 x Link), 2 x 10-Gbit-Ethernet (SFP+) für die Protokollierung, 2 x 1000BASE-T (RJ-45) für Konfiguration und Synchronisation, 1 x Serviceanschluss, 2 x Weckdienst,
PHY (Fahrzeugseitig)
MARVELL 88Q3244 (ACACIA)

Produkteigenschaften

Gerätefunktionen Konfigurationswebseite
Wake-/Sleep
Import/Export von Konfigurationen
Status LEDs
TECMP / ASAM CMP
Statusnachrichten
Manuelle IP-Konfiguration via Drehschalter
Startup Buffer*
Kaskadierung
Hardware-Zeitstempel mit Nanosekunden Auflösung
Zeit Synchronisierung (gPTP/802.1AS-2011 Avnu Profil oder PTPv2 Subset)
Paketierung
Output Traffic Shaping
Basic + Advanced Filter
Sync + Link Events
Traffic Injection
* Derzeit nicht für ASAM CMP implementiert

Datenblatt

Bestellung informationen

Name Artikelnummer Produkt Artikelnummer Kabelsatz*
Capture Module MultiGigabit TE-1191 KS-1191
* Muss separate bestellt werden
