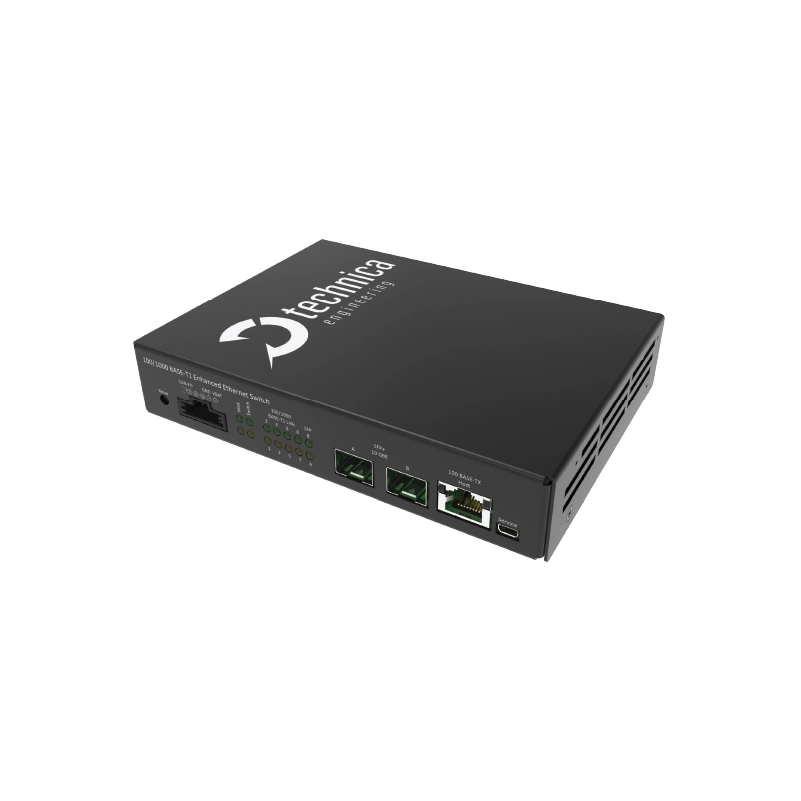

Enhanced Ethernet Switch H-MTD

Art. Nr: TE-2001

Jetz bestellen

Beschreibung des Produkts

Beschreibung des Produkts

Der Enhanced Ethernet Switch (EES) H-MTD von Technica Engineering ist ein Automotive Ethernet Switch mit starken AVB/TSN-Funktionen, der es dem Benutzer ermöglicht, bis zu 8x Gigabit-Ethernet-Ports und 2x 1Gb/10-Gb-Ports über SFP+-Anschlüsse zu verbinden. Der EES mit seinen verschiedenen Varianten ist das Nachfolgeprodukt des Technica Media Gateway.

Das Gerät kann virtuelle Punkt-zu-Punkt-Verbindungen mithilfe von single-tagged VLANs (802.1q) und double-tagged VLANs (802.1q-in-q) herstellen. Dies ermöglicht das Filtern und Steuern von Datenströmen. Jeder Port unterstützt eine 8-stufige QoS-Klasse (Quality of Service), sowie erweiterte Traffic Filterfunktionen mit Ein- und Ausgangsregeln, die die Priorisierung, Ressourcenreservierung und Kontrollmechanismen für die empfangenen Daten sicherstellen.

Über eine interne Konfigurationswebsite kann der Benutzer das Gerät problemlos für seine Anwendungsfälle konfigurieren und die komplexe zugrunde liegende Switch-Hardware abstrahieren. Dazu gehören VLANs, Portspiegelung, Weiterleitung oder Filterung, Tiefeninspektion durch TCAM-Regeln, Portsegmentierung und viele andere Funktionen von Layer 2-Switches.

Der Enhanced Ethernet Switch bietet einen zuverlässigen gPTP/802.1AS Automotive-Profilstack für die Zeitsynchronisierung, der feste Anpassungsmöglichkeiten zur Abstimmung mit jedem Kundenanwendungsfall ermöglicht. Unser Produkt besitzt Audio Video Bridging (AVB) Funktionen, welche statisch konfigurierte Stream-Reservierungen und Shaping unterstützen (802.1Qav).

Der Enhanced Ethernet Switch ist auch auf die zusätzlichen TSN-Funktionalitäten 802.1Qav, Qci, Qbv und Qbu vorbereitet. Kundenspezifische Anwendungsfälle können bei Bedarf unterstützt werden. Wenden Sie sich an das Vertriebsteam von Technica Engineering, um weitere Informationen zu erhalten.

Das Produkt bietet auch Weck- und Schlaffunktionen.

Über die Konfigurations-Website werden der „IEEE-Modus“ des Marvell 88Q2112 A2 PHY sowie der „Legacy-Modus“ vom EES unterstützt. Eine detaillierte technische Beschreibung finden Sie im Benutzerhandbuch des Enhanced Ethernet Switches.

Technica Engineering bringt dieses Gerät mit drei Varianten auf den Markt, um den Benutzern mehr Flexibilität zu bieten.

Variante 1: EES mit 8x MATEnet Steckverbindungen (TE-2000)
Variante 2: EES mit 8x H-MTD Steckverbindungen (TE-2001)
Variante 3: EES mit 8x RJ-45 Steckverbindungen (TE-2002)

Technische data

FAKTEN

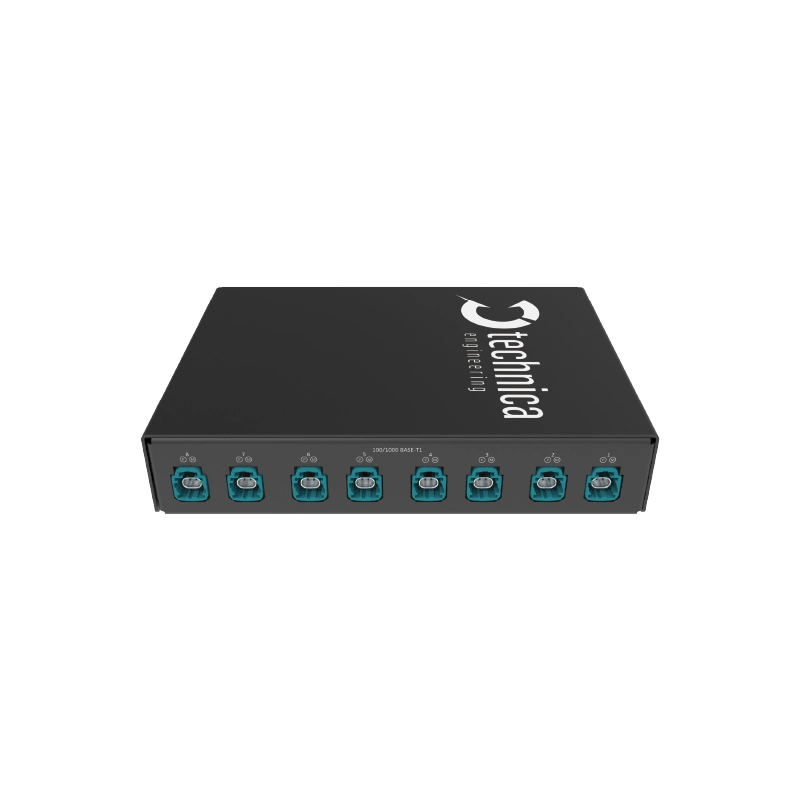

8 × H-MTD-Anschlüsse für 100/1000BASE-T Automotive Ethernet

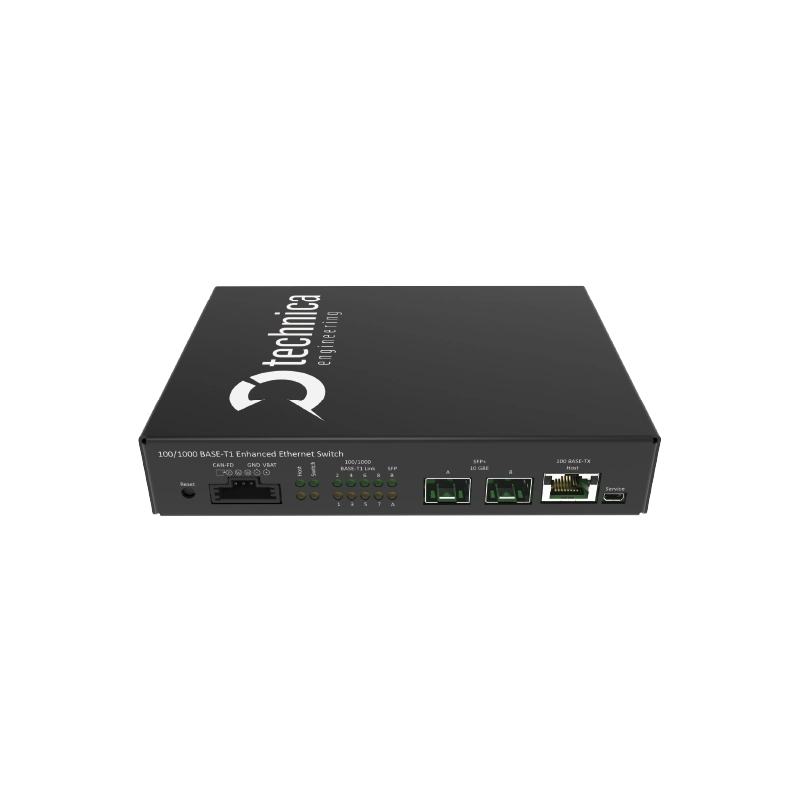

1 × MQS-Anschluss
2 × SFP(+)-Anschlüsse für die Ausgabe von Logging-Daten (jeweils bis zu 10Gbit/s)
1 × 100BASE-TX Standard Ethernet-Anschluss mit Host für Konfiguration
14 × Status-LEDs
Erweiterter Spannungsbedarf: 12 bis 24 Volt, kompatibel mit Batteriespannungssystemen
Leistungsaufnahme: 8 bis 14 Watt
Erweiterter Betriebstemperaturbereich: -40ºC to +85ºC
Robustes Stahlgehäuse
Größe: 164 × 120 × 35 mm

FEATURES

Einfache Konfiguration über Webserver- und Remote-Konfigurationsmeldungen
Import und Export von Konfigurationsdateien
Single/Double VLANs
Port Mirroring
Port Segmentierung
Wake-up-/Sleep-Funktionalität
Möglichkeit zum Zurücksetzen auf Standardeinstellungen per Drucktaste
Zeitsynchronisation: Durch die Unterstützung unterschiedlicher Standards (gPTP / 802.1AS, PTPv2) kann der Benutzer die Synchronisation an jeden Anwendungsfall anpassen
Dual-Speed-fähig (sowohl 100-, als auch 1000BASE-T1)
Bandbreitenreservierung
Ingress Rate Limiter
Erweiterte Datenfilterungstabelle
Unterstützt Jumbo frames
Individuelle Anwendungsfälle für die folgenden TSN Funktionen: 802.1Qav, Qci, Qbv, Qbu (wenden Sie sich an unser Technical Sales Team)

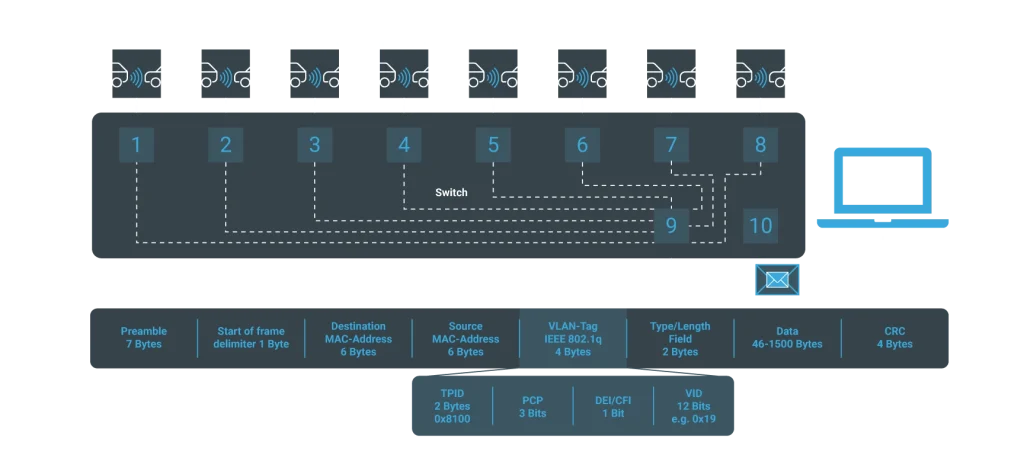

Anwendungsfall

Downloads

Wenn Sie weitere technische Informationen über dieses Produkt erhalten möchten, wenden Sie sich bitte an unser Team unter technicalsales@technica-engineering.de.
