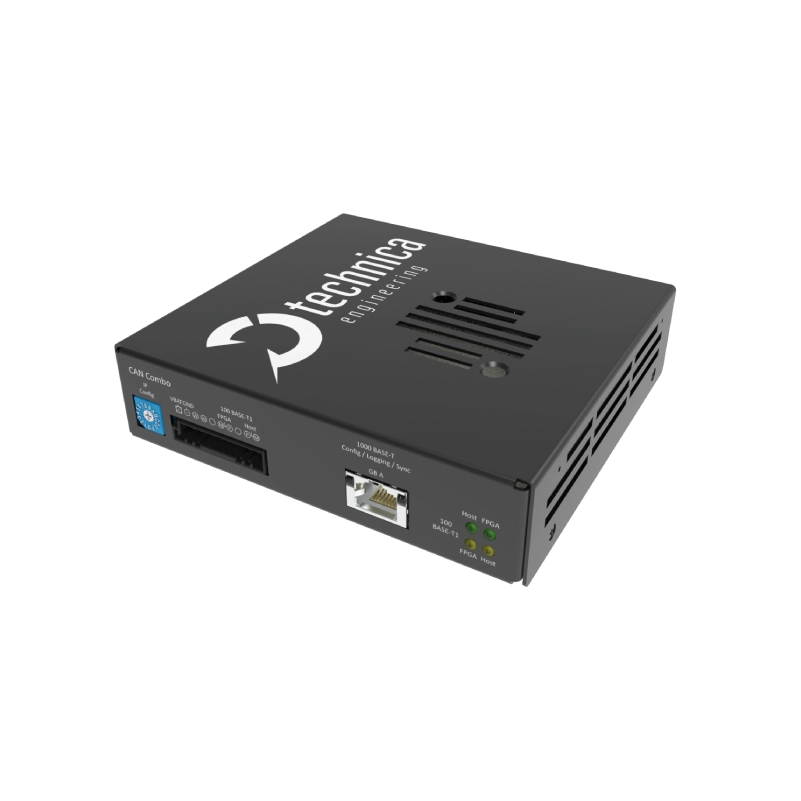

Capture Module CAN Combo

Art. Nr: TE-1171

Jetz bestellen

Beschreibung des Produkts

Beschreibung des Produkts

Das Capture Module CAN Combo ist ein aktives TAP-Gerät und wird verwendet, um den Verkehr von den Standard CAN-Bussen zu erfassen. CAN-FD, FlexRay und RS-232 können erfasst werden, ohne Störungen im Netzwerk zu verursachen. Das Capture Module CAN Combo arbeitet mit einem Hardware-Zeitstempel, welcher eine Auflösung von 40ns besitzt. Hierdurch ist eine sehr genaue Analyse des AVB/TSN-Datenverkehrs möglich. Durch das Traffic Shaping Feature wird der geloggte Datenverkehr von mehreren Kanälen in einer geglätteten Weise ohne Lastspitzen zu verursachen an einen Datenlogger oder Test PC weitergegeben, um Datenverluste zu verhindern.

Das CM CAN Combo stellt alle protokollierten Daten in Standard-Ethernet-Frames über das TECMP (Technically Enhanced Capture Modules Protocol) bereit und ermöglicht so die Rückverfolgbarkeit (Traceability) der Quelldaten, des Zeitstempels der Quelldaten, des Paketzählers, etc. Hierdurch wird Ethernet zum idealen Protokoll für das Logging-Netzwerk. Es sendet Nachrichten mit einem Zeitstempel und einer Auflösung von 40ns. Dies ermöglicht eine schnelle und effiziente Lösung zur Datenaufzeichnung, die zusätzlich noch einen erweiterten Power Mode für die Fahrzeugintegration besitzt. Nachrichten werden innerhalb der PDUs von Ethernet MAC II-Frames über 100BASE-T1 (oder Standard Ethernet) gesendet.

Mehrere Geräte können im selben Setup als Verbund verwendet werden, wenn Sie weitere Ports benötigen oder wenn noch weitere (Bus-) Anschlüsse abgegriffen werden sollen. Die integrierte Synchronisation mit 802.1AS ermöglicht die gleichzeitige Verwendung des Capture Module CAN Combo mit anderen Capture Modulen. Dies ermöglicht auch die Kaskadierung mehrerer Capture Module über den Enhanced Ethernet Switch.

Über den eingebauten Webserver kann das Gerät einfach über eine Webseite konfiguriert werden. Zusätzlich enthält es einen Drehschalter für die manuelle Konfiguration seiner IP-Adressen.

Das Capture Module CAN Combo enthält einen Startup Buffer und einen High-Speed-Startup Prozess (unter 200ms), damit das Gerät direkt zu loggen beginnt und Startinformationen nicht verloren gehen. Auf diese Weise kann das Gerät alle wichtigen Informationen aufzeichnen, die beim Starten des Systems ausgegeben werden, ohne dass eine Nachricht in der Kommunikation zwischen den Geräten fehlt.

Die Capture Module von Technica Engineering bieten eine hochinnovative und einzigartige Active TAP Lösung zur Erfassung des Datenverkehrs, die an die aktuellen technologischen Anforderungen im Bereich der automobilen E/E Entwicklung angepasst sind. Durch seine vielen zusätzlichen Funktionen eignet sich dieses Gerät sehr gut für ein breites Spektrum an Tests.

Unsere neue Generation von Geräten wird nach den aktuellen Anforderungen im Bereich der Steuergeräteentwicklung entwickelt und wird von vielen etablierten OEMs der Branche verwendet.

Technische datEN

FAKTEN

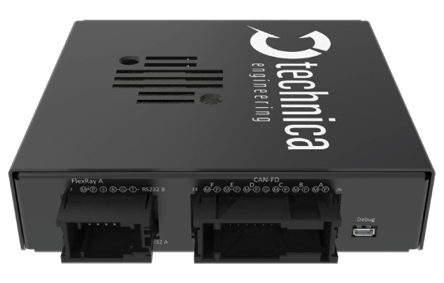

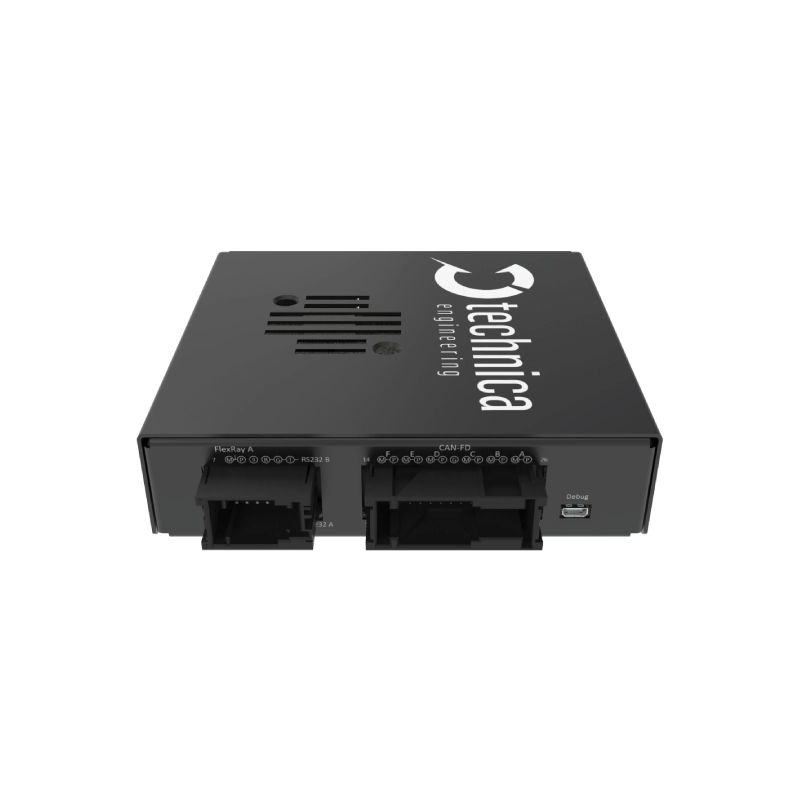

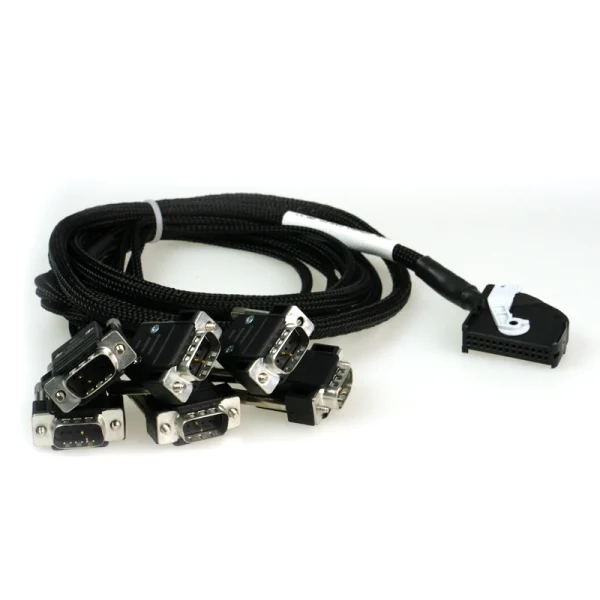

1 × MQS-Anschluss für 6 × CAN-/CAN-FD-Kanäle
1 × MQS-Anschluss für
- 1 × FlexRay (Channel A)-Kanal
- 2 × RS-232/TTL serielle Schnittstelle

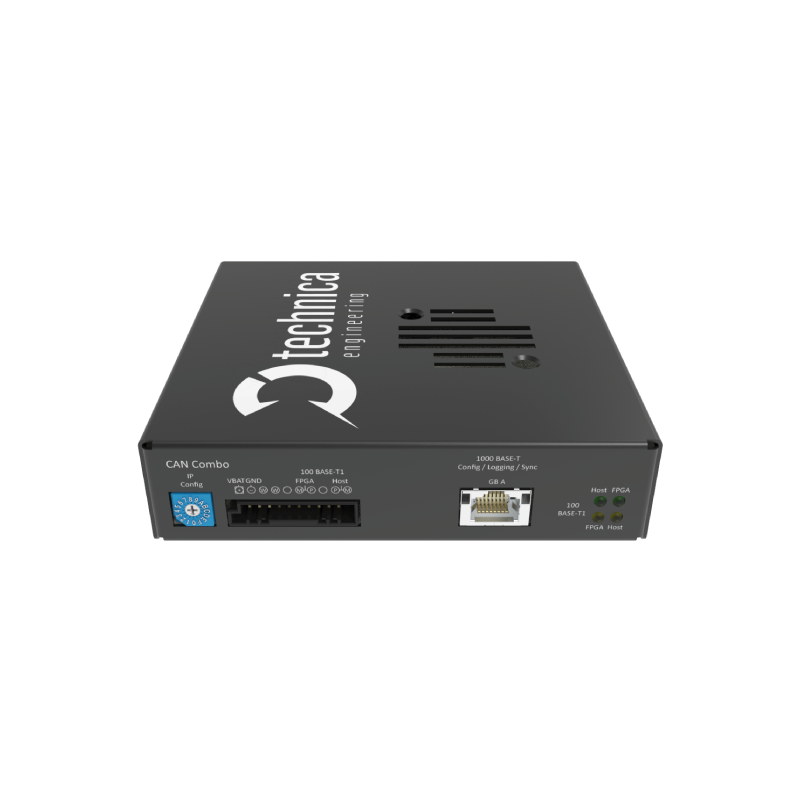

1 × Drehschalter
1 × MQS-Anschluss mit
- 1 × FPGA-Anschluss für Logging und Zeitsynchronisation
- 1 × Host-Anschluss, ausschließlich für Konfiguration
1 × 1000BASE-T Standard Ethernet RJ-45-Anschluss für Logging und Zeitsynchronisation
6 × Status-LEDs (2 davon am RJ-45-Anschluss)
Optimiert für automobil- und automobilähnliche Anwendungsfälle
Robustes, verzinktes Stahlblech mit schwarzem pulverbeschichtetem Gehäuse
Hoher Spannungsbereich: 12 bis 24 Volt DC
Leistungsaufnahme: 4,7 bis 7 Watt
Größe: 129 × 120 (134) × 32 mm

FEATURES

Erfasst den Datenverkehr von CAN-Bussen, CAN-FD, FlexRay und RS-232
Netzwerk-Zeit-Synchronisation: Die Unterstützung verschiedener Standards (ANVU gPTP / 802.1AS, PTPv2) ermöglicht es dem Nutzer, mehrere Capture Module Varianten und andere Geräte zu synchronisieren
Einfache Konfiguration über Webserver oder dedizierte UDP-Frames
Quellzeitstempel mit 40 ns Auflösung
High-Speed-Startup (<200ms)
Startup Buffering
Output Traffic Shaping
CAN/CAN-FD/FlexRay-Übersetzung (mit einer Lizenz)
Drehschalter zur manuellen Konfiguration der IP Adressen des Geräts (Gbit – RJ-45)
Extended Power Mode für die Nutzung im Fahrzeug
Wake-up-/Sleep-Funktionalität (auch über CAN/-FD)
Status LEDs
Verwendung des offenen Technically Enhanced Capture Module Protocol (TECMP), das lizenzfrei ist und Zeitstempel, Quellinformationen usw. bereitstellt (systemintern in Wireshark (v3.4) unterstützt. GPL C-Bibliotheken für die Konvertierung in PCAPNG sind unter https://github.com/Technica-Engineering verfügbar)
